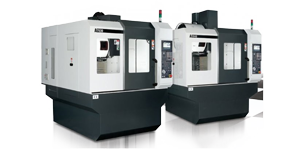

Centru de prelucrare cnc

Centru de prelucrare cnc este o masina unealta care are posibilitati multiple tehnologice de prelucrare, este echipata cu comanda numerica, dispune de un dispozitiv de inmagazinare a mai multor scule aschietoare si efectueaza schimbarea automata a acestora.

Principalul avantaj la un centru de prelucrare cnc este micsorarea timpului efectiv de prelucrare care este mai mic cu circa 35% fata de timpul efectiv de prelucrare al unei masini universale conventionale, realizat mai ales prin micsorarea timpilor auxiliari (timpul de schimbare si reglare a sculelor in arborele principal, timpul de schimbare a pozitiei piesei de prelucrat, timpul de deservire tehnologic).

Partile componente la un centru de prelucrare cnc sunt: o masina unealta, o magazie de scule, miscarea de translatie, doua mese, sistem de manipulare a sculelor aschietoare.

Un centru cnc (1) denumit si complex tehnologic are posibilitati foarte largi de prelucrare si este prevazut cu sisteme de schimbare a sculelor in mod individual, scula cu scula, sau in bloc, precum si cu sisteme de schimbare automata a piesei.

Principalele trasaturi ale unui centru cnc sunt:

• folosirea tehnicilor de proiectare CAD cu functii de rotatii, repetitii etc;
• sistem de operare „multitasking” pentru a pastra controlul chiar si cand masina lucreaza;
• afisarea in 2D sau 3D a piesei in lucru;
• programare parametrica;
• programarea masinii pentru lucru pe suprafete orizontale , verticale sau suprafata virtuala care poate fi rotita;
• programarea unui centru cnc pentru gaurirea pe suprafetele laterale sau superioara cu unul sau mai multe burghie;
• programarea unui centru frezare cad cam pentru frezarea liniara, circulara sau ovoidala pe toate cele trei axe;
• interpolari in cele trei planuri liniar in spatiu, circular in plan indiferent de orientare;
• controlul automat al vitezei de frezare la operatia de rotunjire a canturilor pentru un centru frezare cad cam;
• programarea frezarii canalelor cu controlul adancimii de lucru (axa Z) la un centru frezare cad cam;
• programarea executarii razelor cu corectare automata;
• coordonarea a unui numar mare de scule;
• afisare grafica a formei sculei;

Centru de prelucrare cnc este evolutia fireasca a masinilor universale cu comanda numerica, echipate cu mecanisme specifice si se clasifica astfel :
Dupa operatia tehnologica realizata si tipul MU din care provine:

• Centru de prelucrare prin strunjire
• Centru de prelucrare prin gaurire
• Centru de prelucrare prin gaurire frezare si alezare
• Centru de prelucrare combinate

Dupa pozitia arborelui principal :

• Centru de prelucrare cu arbore principal orizontal
• Centru de prelucrare cu arbore principal vertical

Dupa forma si tipul magazinului de scule :

• Centru de prelucrare cu magazie de tip disc (cu axa orizontala,verticala si inclinata)
• Centru de prelucrare cu magazie de tip transportor cu lant (dreptunghiular sau oval)

Dupa tipul unitati de transfere :

• Centru de prelucrare cu brat mecanic simpla
• Centru de prelucrare cu brat mecanic dublu
• Centru de prelucrare cu un complex de brate mecanice simple si duble
• Centru de prelucrare fara unitate de transfer
• Centru de prelucrare cu brat mecanic si unitate de transfer

Dupa modul de identificare a sculei :

• Centru de prelucrare cu codificarea sculei
• Centru de prelucrare cu codificarea locasului sculei din magazin

Avantajele unui centru de prelucrare cnc

• Se inlatura necesitatea utilizarii unor sabloane sau modele care functioneaza foarte greu.
• Programele numerice se modifica mult mai usor si mai rapid decat programele rigide fixate prin came, modele, sabloane.
• Se suprima o serie de erori de reglare crescand astfel calitatea produselor si imbunatatindu-se exploatarea masinii.
• Se poate imbunatati organizarea productiei trecandu-se in final la conducerea automata  a intregului proces de productie.
• Forma piesei poate fi exprimata prin ecuatii matematice
• Profilul unei palete se poate renunta total la desene si se poate deduce direct profilul din functia numerica.
• Posibilitatea reglarii in timp minim a unui numar oarecare de masini-unelte identice, prelucrand aceeasi piesa.

Dezavantaje unui centru de prelucrare cnc

• Costul ridicat al echipamentului de comanda numerica (de 5-10 ori mai ridicat ) decat al  unei masini unelte obisnuite.
• Asigurarea existentei unui personal specializat pentru conceperea si elaborarea programelor si pentru interventii urgente in cazul defectarii aparatului de comanda numerica.
