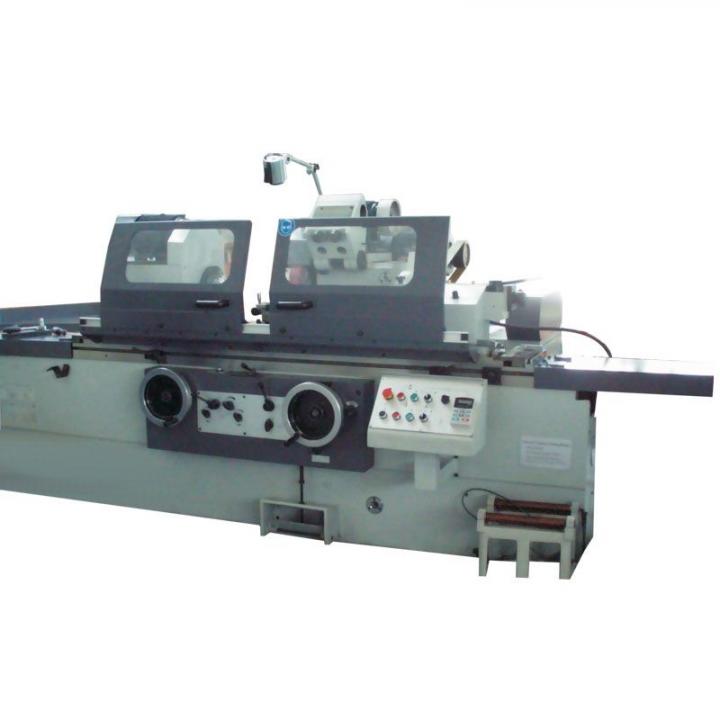

Masina de rectificat rotund interior-exterior PBK-1000

Masina de rectificat PBK-1000 este ideala pentru rectificare interioara si exterioara cilindrica si conica, precum si a suprafetelor frontale si inclinate. Domeniile de utilizare sunt: matriterii, ateliere de reconditionari si pentru productie. PARAMETRI TEHNICI PBK-1000 Capacitate de rectificare 320 x 1000 mm Inaltimea la centre 180 mm Lungimea maxima de rectificare pe exterior 1000 mm Diametrul exterior de rectificare 8-320 mm Diametrul exterior de recitifcare, cu luneta 8-60 mm Diametrul exterior de recitifcare, fara luneta 35-320 mm Greutate maxima a piesei 150 kg Cursa cap de rectificare 246 mm Diametrul interior de rectificare, cu luneta 35 - 100 mm Diametrul interior de rectificare, fara luneta 30 - 100 mm Adancimea maxima de rectificare la interior 125 mm Viteza avans continuu 0.1 - 4 m / min. Unghi maxim de inclinare masa 3 / -7 Viteza periferica 35 m / s Diametru mandrina 200 mm Turatii arbore 25 - 220/min. Inclinare cap arbore 90 Con prindere Mk IV Turatie ax rectificare exterioara 1670/min Turatie ax rectificare interioara 10000/min Inclinare brosa de recitifcare 30 Cursa la o rotatie completa a rotii pe axa X 0,5 mm Cursa la o rotatie completa a rotii pe axa Z 2 mm Cursa la o diviziune a rotii - axa X 0.0025 mm Cursa la o diviziune a rotii - axa Z 0,01 mm Con papusa mobila Mk IV Cursa papusa mobila 30 mm Cursa rapida a papusii mobile 50 mm Precizia de prelucrare a piesei: circularitate 0.003 mm Precizia de prelucrare a piesei: cilindricitate 0.006 mm Rugozitatera td="" 0,32 microni Putere utila totala instalata 9 kW Putere utila cap de antrenare disc abraziv 5,5 kW Putere utila arbore 1,5 kW Putere utila motor pompa hidraulica 0,75 kW Putere utila motor pompa de racire 0,12 kW Dimensiunile discului abraziv 400x50x203 mm Dimensiune maxima a pietrei de rectificat interior 50x25x13 mm Dimensiune minima a pietrei de rectificat interior 17x20x6 mm Dimensiuni utilaj 3605x1810x1515 mm Greutate 3700 kg Dotare standard Echipament pentru rectificare interioara Luneta mobila Luneta fixa 60 mm Mandrina cu falci de prindere Scula de corectat piatra Rola abraziva Aparatoare piatra de rectificare Dispozitiv de echilibrare a pietrei de rectificat Curele trapezoidale Suport ax Reazem Sistem de racire Lampa de iluminat Aparatoare laterala (fata si spate) Trusa de scule montaj Manual de instructiuni Dotare optionala Flansa disc Cod produs 25049041 + Avansul mesei poate fi realizat manual sau automat + Axul principal, cu sustentatie hidraulica, asigura prelucrari de o calitate deosebita + Precizie de prelucrare foarte fina, abaterea maxima la concentricitate fiind cuprinsa intre 0,003 si 0,005mm + Calitate foarte buna a suprafetei piesei de prelucrat, cu rugozitate cuprinsa intre 0,8m si 0,63m + Axul principal inclinabil 30 *produs fabricat doar pe baza de comanda.
